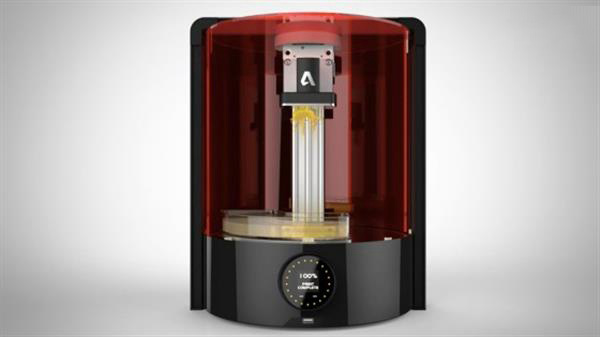

幾個月前，歐特克對其Ember桌面3D打印機進行了更新，其中增加了“圖案模式(Pattern mode)”，該模式可替代DLP SLA 3D打印機的標準“視頻(Video)”投影儀模式。新的圖案投影儀模式的主要吸引力在于它能夠在Ember 3D打印機上打印出比以前更精細的細節。事實上，用戶甚至可以用圖案模式在他們的作品上打印出小型條形碼。

如果您想使用該模式，首先確保您的打印機和投影儀已經升級至最新版本，其次“UsePatternMode”必須包含在您的3D模型的打印設置中，否則3D打印機將自動啟用視頻模式。

與視頻模式相反的是，圖案模式允許控制投影儀的各個微鏡。這意味著所投影的每個像素的強度只取決于相應的源圖像像素的灰度值。據童程童美了解，此功能的結果是能夠生成令人難以置信的、甚至比打印機的標準投影儀設置所能實現的細節更精細的細節。

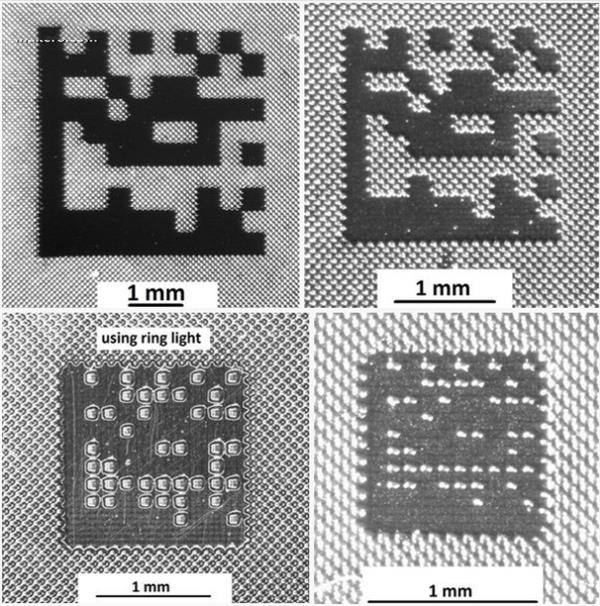

現在，通過使用圖案模式，用戶可以在自己的3D模型上3D打印出非常小的條形碼，而無需更改樹脂類型或顏色。

到目前為止，3D打印條形碼的難點在于讓條形碼讀取器能清楚地讀取它們。如果您使用一個標準的打印設置來3D打印條形碼，那么讀取器可能會記錄下浮雕式條形碼所投下的陰影，從而使得讀取不準確。通過以特定的方式使用Ember的圖案模式，這個難題可以被解決。

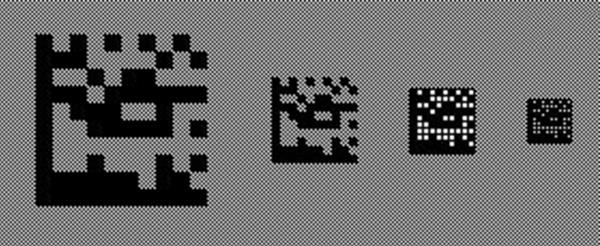

要3D打印條形碼，首先您要生成條形碼的位圖。然后，您需要對位圖進行一些處理，其中包括應用圖像掩模，以為3D打印做好準備?；旧?，您必須在條形碼的白色和黑色部分之間加上紋理差異以形成高度對比，而不是簡單地打印出切片版本的位圖圖像。

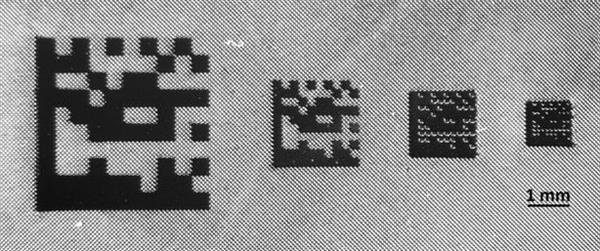

更具體地來說，白色區域必須要由精細紋理來表示，它要比平坦、光滑的黑色部分更反光。使用此方法，您甚至可以為3D打印條形碼生成一系列尺寸，大到4×4mm，小至1×1mm。

當然，3D打印條形碼的尺寸越小，錯誤或不準確的可能性越大。所以，如果您沒有特殊需求，打印更大的尺寸更可靠。建議您在一個水平面上3D打印條形碼，2層的打印層厚為25微米。
